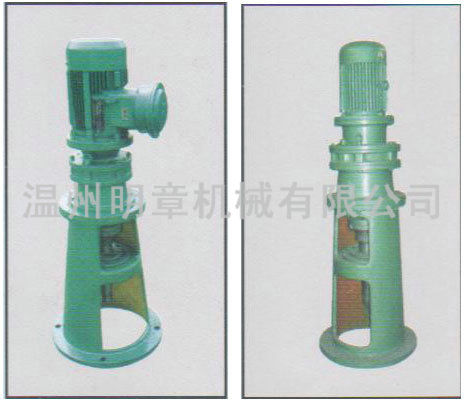

摆线针轮减速机

2018/8/6

概述：
　　摆线针轮行星减速机，是一种应用行星传动原理，采用摆线针齿啮合，设计先进、结构新颖的减速机构。它广泛应用于石油化工、轻工食品、制药、纺织印染、冶金矿山、污水处理及工程机械等各种传动机械的减速装置。
>>工作环境温度为－25～40℃
>>油池温升不超过45℃，最高油温不超过80℃
>>允许正、反向运转
类型：
>>立式双轴型，立式直联型，立式非直联型、卧式双轴型，卧式直联型，卧式非直联型、立式倒挂双轴型，立式倒挂直联型，两级双输出轴型
特点：
>>减速比大：单级传动为9~87，双级传动为81~5133，三级传动可达5841~658503。
>>结构紧凑、体积?。河胪β实钠渌跛倩啾?，体积重量小1/3以上，输入轴与输出轴在同一轴线上，使其机型获得尽可能小的尺寸，安装调试方便。
>>运转平稳、承载能力大：啮合齿数多，重叠系数大，内力平衡，使振动和噪声限制在最小程度。
>>传动效率高、寿命长：针齿啮合传动为滚动摩擦，主要零件均用轴承钢，经热处理硬度达HRC60左右，耐磨耐冲击，使用寿命长，效率可达90%以上。
说明：
>>输出轴头结构型式分为通用型、夹壳型和1：20锥度通用螺纹型三种。
>>电机安装型式为85和V1。
>>卧式机型以油浴润滑为主，立式X4（B2、B18）及其以下的机型采用油脂润滑，从根本上杜绝了漏油现象。
>>立式X10（B7、B45）及其以上的机型、立式倒挂X5（B3、B22）及其以上的机型均采用循环喷油润滑。
